彈簧墊圈淬火裂紋失效分析
65Mn鋼彈簧墊圈表面缺陷＋淬火裂紋
彈簧墊圈表面有開口缺陷，開口缺陷兩側(cè)無耦合特點(diǎn)，開口缺陷為淬火前的加工缺陷或原材料缺陷。淬火后開口缺陷末端擴(kuò)展為裂紋，裂紋走勢(shì)有力，兩側(cè)耦合明顯，組織一致，且無脫碳現(xiàn)象，該裂紋為淬火裂紋，是原開口缺陷淬火擴(kuò)展的結(jié)果，見圖8-7和圖8-8。

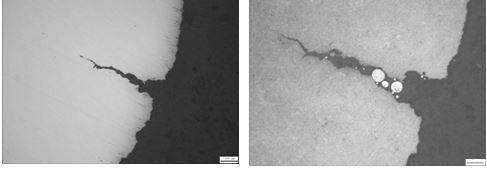

圖8-7開口缺陷＋淬火裂紋形貌 圖8-8 圖8-7缺陷與裂紋放大形貌200×
下一篇：螺栓螺釘滲碳組織檢測(cè)
上一篇：45鋼六角頭螺栓淬火裂紋失效分析
“推薦閱讀”
【本文標(biāo)簽】：彈簧墊圈淬火失效分析 彈簧墊圈檢驗(yàn)檢測(cè) 彈簧墊圈檢驗(yàn)分析
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
