狠狠色综合7777久夜色撩人_69堂亚洲国产日韩精品无码专区成人妻中文字幕一区二区三区在线久久久久_欧美精品在线观看

您可能還在搜: 無損檢測緊固件檢測軸承檢測浙江綜合實驗機(jī)構(gòu)

社會關(guān)注

結(jié)構(gòu)鋼螺栓的金相分析與熱處理工藝

返回列表 來源:國檢檢測 查看手機(jī)網(wǎng)址
掃一掃!結(jié)構(gòu)鋼螺栓的金相分析與熱處理工藝掃一掃!
瀏覽:- 發(fā)布日期:2020-06-01 16:15:29【

結(jié)構(gòu)鋼螺栓

(1) 30CrMnSiA螺栓

A. 30CrMnSiA螺栓,調(diào)質(zhì)金相組織為回火索氏體,見圖5-1。

30CrMnSiA螺栓調(diào)質(zhì)后的金相組織

圖5-1 30CrMnSiA螺栓調(diào)質(zhì)后的金相組織

B. 30CrMnSiA螺栓熱處理工藝

淬火:鹽浴加熱,900℃ 10min

回火:堿浴或硝鹽浴加熱,500℃ 40min,水冷

(2)  40CrNiMoA螺栓

A. 40CrNiMoA螺栓調(diào)質(zhì)金相組織為回火索氏體,見圖5-2。

40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×


圖5-2   40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×

B. 40CrNiMoA螺栓熱處理工藝

淬火:鹽浴加熱,850℃ 10min,油冷

回火:堿浴加熱,530℃  40min,水冷


(3)  18Cr2Ni4WA螺栓

A. 18Cr2Ni4WA螺栓產(chǎn)品金相組織為回火索氏體,見圖5-3(a,b)。

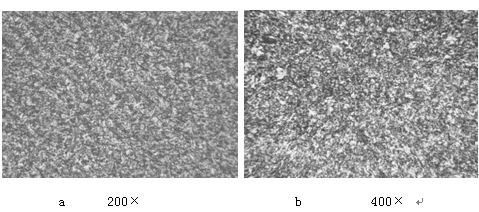

 18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織

圖5-3   18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織

B. 18Cr2Ni4WA螺栓熱處理工藝

淬火:真空爐加熱,860℃×60min,油冷

回火:真空爐加熱,550±20℃×120min,氣冷

(4)  ML16CrSiNiA螺栓金相組織和熱處理工藝

A.  ML16CrSiNiA螺栓金相組織為回火索氏體,見圖5-6。

 ML16CrSiNiA螺栓調(diào)質(zhì)金相組織400×

B.  ML16CrSiNiA螺栓熱處理工

淬火:真空爐加熱,925℃  80min,油冷

回火:真空爐加熱,460℃  120min,油冷

微信關(guān)注圖

關(guān)閉
日韩精品极品视频在线观看免费_69堂亚洲国产日韩精品无码专区成人妻中文字幕一区二区三区在线久久久久_国产精品99精品无码视亚_强伦人妻一区二区三区视频18_狠狠色综合7777久夜色撩人
