（1）GH141高溫合金螺栓早期斷裂斷口形貌

螺栓熱處理之后進(jìn)行拉力試驗時發(fā)生早期斷裂，試驗不合格。電鏡掃描斷口有沿晶斷裂與二次裂紋，晶界平直，晶界加寬，晶界有脆性相析出，使螺栓早期斷裂，見圖9-87、圖9-88、圖9-89、圖9-90和圖9-91。

圖9-87斷口的宏觀電鏡組織

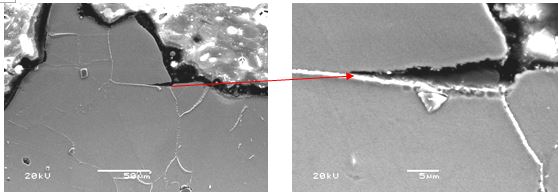

圖9-88  沿晶斷口與二次裂紋形貌       圖9-89 （圖9-88）局部放大

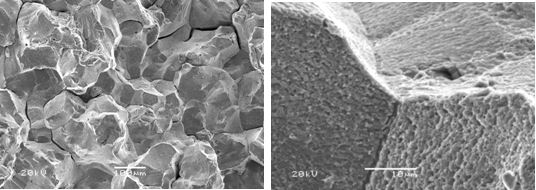

圖9-90沿晶斷口與二次裂紋形貌        圖9-91（圖9-90）局部放大

（2） GH141高溫合金螺栓沿晶開裂斷口的形貌

螺栓斷裂斷口呈沿晶開裂特征，原因是熱處理操作不當(dāng)，使螺栓在時效時晶界析出脆性相，弱化了晶界，造成螺栓在應(yīng)力作用下沿晶開裂，見圖9-92和9-93。

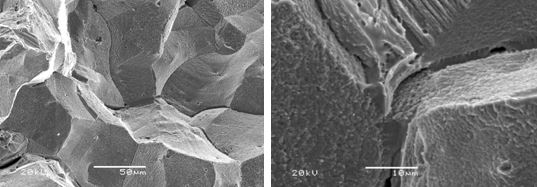

圖9-92  螺栓沿晶開裂的形貌            圖9-93 沿晶開裂放大
